Россия на картах: из фондов отдела картографии РНБ
Карты военного ведомства
На виртуальной выставке представлены материалы, иллюстрирующие ключевые направления военной, научной, картосоставительской и издательской деятельности Военно-топографической службы России. В XIX в. в её структуру входило Военно-топографическое депо (ВТД, с 1863 г. Военно-топографическая часть, с 1965 г. – ВТО, Военно-топографический отдел), Квартирмейстерская часть во главе с генералом-квартирмейстером и Корпус военных топографов (КВТ).
Ещё в 1763 г. был учреждён Генеральный штаб, одной из задач которого было составление карт для нужд армии. Вместе со съёмками или обособленно от них составлялись подробные военно-географические описания местности. Начало организационного становления военной картографии относится к 1797 г., когда было образовано Депо карт с обязанностями «полного государственного архива всех планов и карт». В 1812 г. Депо карт переименовывается в Военно-топографическое депо (ВТД) и входит в состав Военного министерства. ВТД получило постоянный штат, состоящий из военнослужащих и гражданских чинов (профессиональных топографов, астрономов, гравёров, печатников, архивистов и др.), силами которого решался комплекс задач всей отечественной топографической службы: астрономо-геодезические работы, составление и черчение топографических карт, издание топографических карт и их хранение.
Военно-топографическое депо было упразднено 16 октября 1863 г., а его функции переданы Военно-топографической части Главного управления Генерального штаба. 31 декабря 1865 г. был образован Военно-топографический отдел Главного штаба (для съёмок, проводимых военно-топографическими партиями на территории Европейской части Российской империи; съёмки в остальных регионах страны осуществлялись военно-топографическими отделами штабов Кавказского, Оренбургского, Западно-Сибирского, Восточно-Сибирского, Туркестанского и Приамурского военных округов). Военно-топографический отдел Главного штаба был переименован с 1 мая 1903 г. в Военно-топографическое управление Главного штаба; с 20 июня 1905 г. – в Военно-топографическое управление Главного управления Генерального штаба; с 1908 г. – в Военно-топографический отдел Главного управления Генерального штаба.
Представленные карты и сегодня сохраняют историческое значение и составляют самую востребованную часть фонда Отдела картографии РНБ. Из этих картографических документов можно почерпнуть ценные сведения по различным аспектам исторической географии, а также использовать их как топонимические источники. С большей частью материалов можно ознакомиться в Электронной библиотеке, а с некоторыми только при работе в читальном зале Отдела картографии.
Материалы выставки распределены по рубрикам (для наиболее значимых приведены аннотации):
- Условные знаки ВТД.
- Многолистные военно-топографические карты Российской империи.
- Топографические карты частей Российской империи.
- Карты, созданные специалистами ВТД на присоединённые и осваиваемые, а также зарубежные территории.
- Планы городов Российской империи
- Карты театров боевых действий, военных кампаний, маневров и учений.
- Карты общегражданского назначения.
Условные знаки ВТД
Впервые в ВТД условные знаки были разработаны и высочайше утверждены в 1816 г.; они предназначались для составления карт расквартирования войск, планов сражений, манёвров. Примерно в это же время началась разработка общих условных знаков для военно-топографических карт под руководством генерал-майора А. И. Хатова – начальника топографического отделения канцелярии генерал-квартирмейстера Главного штаба е. и. в. и директора Корпуса колонновожатых. В основу разработки и дальнейшего применения условных знаков был положен принцип зависимости величины и наглядности условных знаков и надписей от важности (главным образом с оперативно-тактической точки зрения) картографируемых объектов.

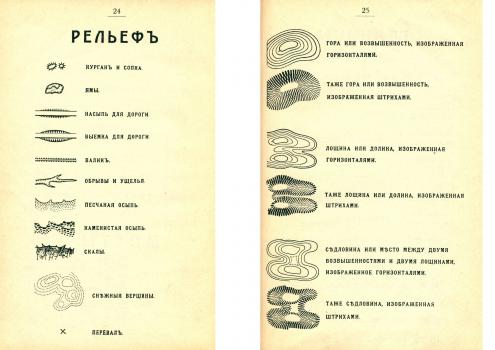

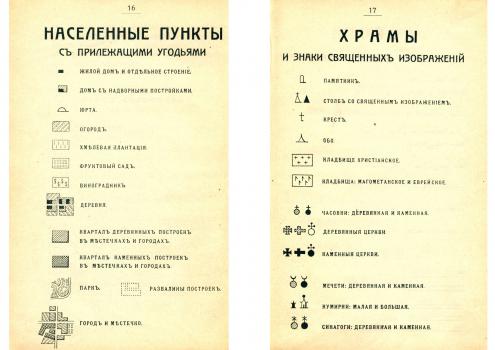

Условные знаки военно-топографических карт (1, 2 и 3-х верстных) : с образцами и сборными таблицами листов карт / составил Корпуса военных топографов капитан Адрианов. – С.-Петербург : [КВТ, 1912].
( К Усл/58)
Условные знаки изданы в начале XX в. В предисловии к изданию отмечено, что в нём собраны и классифицированы все условные знаки трёх главных военных карт, и оно «позволит безошибочно и с большой пользой для общего дела разбираться по карте и в качестве дорог и лесов, в проходимости болот, и в мелких ориентировочных пунктах, подчас могущих иметь в военном деле громадное значение».
Многолистные военно-топографические карты Российской империи

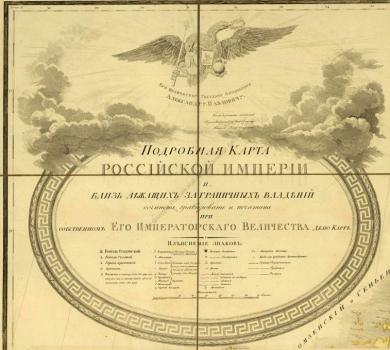

Подробная карта Российской империи и близ лежащих заграничных владений / сочинена, гравирована и печатана при Собственном его императорского величества Депо карт. − [7-е изд.]. − [Санкт-Петербург : Собственное е. и. в. Депо карт, 1816]
(К 2-РоссЕ 6/123)
Так называемая «Столистная карта» – подробная карта (в масштабе 20 вёрст в 1 дюйме, т.е. 8,4 км в 1 см) Eвропейской части Российской империи, а также частично Кавказа и Западной Сибири, и близлежащих заграничных владений, была подготовлена в 1801−1804 гг. Собственным его императорского величества Депо карт. Её издание было наиболее крупным достижением Депо карт. В отличие от ранее изданных карт, на Столистной карте, кроме населённых пунктов, дорог, рек, лесов и других элементов местности, был изображён рельеф (вначале методом полуперспективы, позднее – штриховкой). В её основу были положены материалы различных съёмок: военных, Генерального межевания, губернских правлений и прочих, проведённых в 1797−1804 гг. Эта карта была наиболее точной среди карт, изданных в России до 1805 г., и её по справедливости называют важнейшим картографическим произведением начала XIX в.
Представленное седьмое издание карты 1816 г. включает в себя 110 листов, покрывавших территорию России от Польши на западе примерно до Тобольска на востоке, а также часть Османской империи.

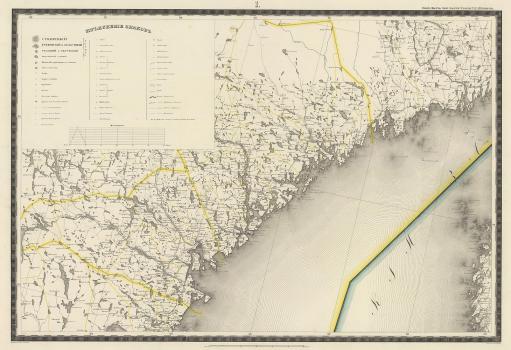

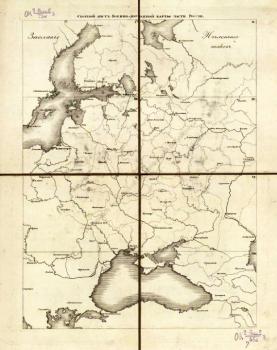

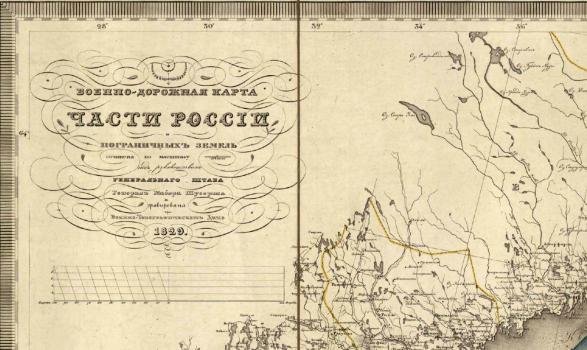

Военно-дорожная карта части России и пограничных земель / сочинена по масштабу 1:1 680 000 под руководством Генерального штаба генерал-майора Шуберта; гравирована при Военно-топографическом депо ; гравировали: 14 класса Соколов и кантонист Карандашев вырез.слова кантонист Недугов. - [Санкт-Петербург : Военно-топографическое депо], 1829
(К 2-РоссЕ 3/75)

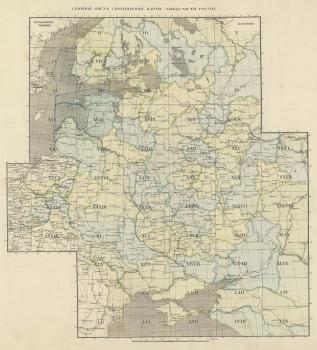

Специальная карта западной части Российской империи : составленная и гравированная в 1/420 000 долю настоящей величины / при Военно-топографическом депо с 1826 по 1840 год под руководством генерал-лейтенанта Шуберта. − [Санкт-Петербург : Военно-топографическое депо, 1843−1857].
(К 2-РоссЕ 7/49)
Карта, называемая «Десятивёрстка Шуберта», до середины XIX в. была основным капитальным трудом Военно-топографического депо после издания в 1804−1816 гг. «Столистной карты».
Согласно первоначальному плану десятивёрстка должна была содержать 57 листов и 13 клапанов. Работа по составлению карты была начата Ф. Ф. Шубертом в 1821 г. и продолжалась вплоть до 1840 г. С 1824 г. по 1826 г. работы не велись из-за нехватки топографов-составителей и недостаточного финансирования. В 1826 г. составление карты возобновилось вместе с началом первых гравировальных работ по листам карты, на которые уже был собран материал; издание продолжалось и в 1850-е гг.
Специальная карта Шуберта являлась самой подробной картой на территорию западной части Российской Империи. Но так как её детальность не в полной мере отвечала требованиям военных по ведению боевых действий, то уже в 1863 г. под руководством И. А. Стрельбицкого (1828−1900) была начата работа по созданию «Новой специальной карты Европейской России».

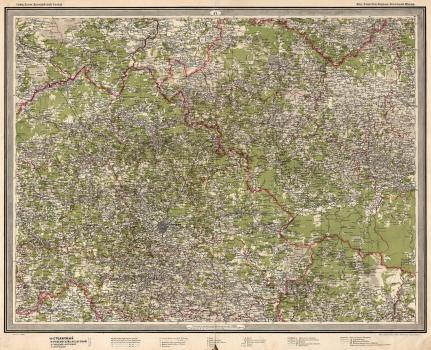

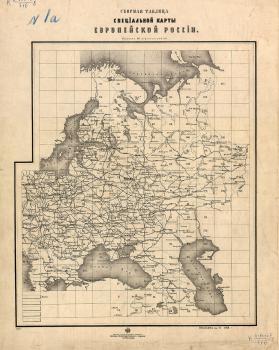

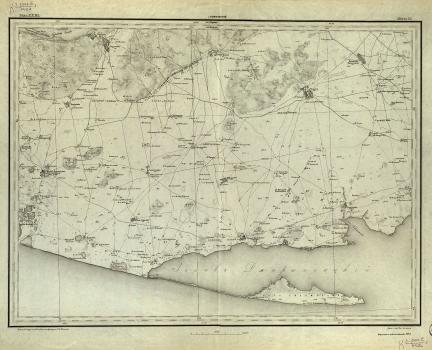

Специальная карта Европейской России / под редакцией Генерального штаба полковника Стрельбицкого. − [Санкт-Петербург] : издание Военно-топографического отдела Главного штаба, [1872−1915]. − Л. 57. (К 3-РоссЕ 8/716)
Электронный ресурс (т. 1)
Электронный ресурс (т. 2)
Работа над первым изданием карты была запланирована в 1863 г. и велась Военно-топографическим отделом Главного штаба с ноября 1865 г. по ноябрь 1871 г. Азиатскую часть карты издали в 1916 г. Дополнялась и переиздавалась данная карта до 1930-х гг.
Масштаб карты Стрельбицкого − 10 вёрст в 1 дюйме, т. е. 4,2 км в 1 см. Листы имели физические размеры 75×50 см и покрывали местность в 315×210 км.
Всего было выпущено 178 листов, покрывающих пространства европейской части России, включая Финляндию и нынешние территории Прибалтийских стран, Беларуси, Украины и Молдовы, а также часть азиатской части Российской Империи вплоть до Оренбурга и Уфы. На севере карта Стрельбицкого охватывает побережье Северного Ледовитого океана, а на юге покрывает весь Кавказ и местность вплоть до южных побережий Чёрного и Каспийского морей.
На карте показаны все населённые пункты от больших городов до посёлков в несколько дворов. Кроме этого указаны мызы, церкви и храмы, постоялые дворы, заводы, фабрики и прочие большие и значимые сооружения. Рельеф обозначен штрихами с указанием отдельных ложбин, равнин, холмов и горных хребтов.
Печаталась карта в 4 краски: методом гравировки на меди наносилась чёрная краска, показывающая все контуры и названия, и коричневая, показывающая рельеф. На камне гравировали лесные массивы и водоёмы, окрашенные в зелёный и синий цвета соответственно.
1Иван Афанасьевич Стрельбицкий (1825 (1828?)–1900) – геодезист и картограф, генерал от инфантерии (1899 г.). Окончил Николаевскую академию Генерального штаба (1859 г.); в 1865−1871 гг. возглавлял работы по составлению «Специальной карты Европейской России». Дал первые точные сведения о площади России как в целом, так и по губерниям и уездам.

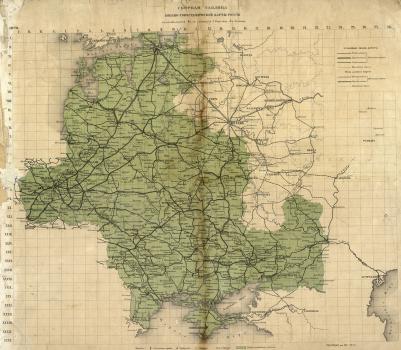

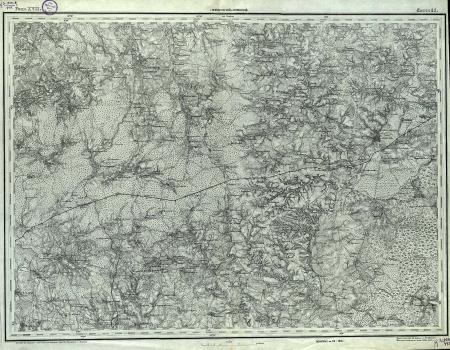

Военно-топографическая карта западного пограничного пространства. – [Петроград : литография Картографического заведения Военно-топографического отдела, 1918]. ( К 3-РоссЕ 3/442)
В 1845 г. высочайшим повелением императора Николая I было предписано приступить к созданию Военно-топографической карты Западной России в масштабе 3 версты в дюйме, т.е. 1,26 км в 1 см, с детальным изображением рельефа штрихами.
Создание трёхвёрстной карты стало главной задачей Военно-топографического депо, и оно интенсивно продолжалось почти 20 лет. К 1863 г. было закончено 435 листов, позднее их количество достигло 517. Создание этой карты вывело русскую военную картографию на видное место в картографии европейской. Военно-топографическая карта Западной России – одно из замечательных творений русской геодезии и картографии XIX в., самое крупномасштабное изображение большинства губерний европейской части страны. На протяжении почти столетия она исполняла своё предназначение: обеспечивала пространственной информацией военное и гражданские ведомства.
Карта создавалась в проекции Бонна, которая является равновеликой (т. е. сохраняет площади) и не искажает длины (расстояния) по параллелям и осевому меридиану. Рельеф традиционно изображался штрихами разной толщины и рисунка в зависимости от крутизны склонов. В содержание карты также входили дороги, за исключением лесных и полевых, растительность (леса и кустарники), объекты особо значимые в военном отношении – отдельные строения, церкви, мосты и др. При характеристике населённых пунктов использовались пояснительные подписи, указывающие на тип поселения (слобода, местечко и др.), и особый шрифт для названия поселений, имеющих менее 20 дворов. Условный знак заводов сопровождался подписью характера производства (бумажный, кирпичный и др.).
В течение 1870-х гг. продолжалось издание обновлённых и вновь созданных листов карты, и к 1880 г. их насчитывалось 534. В 1892 г. карта демонстрировалась на Всероссийской географической выставке в Москве. Издание листов трёхвёрстки продолжилось в XX в. Карта, сохранившая пространственный облик территорий Российской империи во второй половине XIX–начале XX в., оставалась востребованной и в годы Великой Отечественной войны. В настоящее время она используется при изучении системы расселения, при топонимических исследованиях и т.д.
